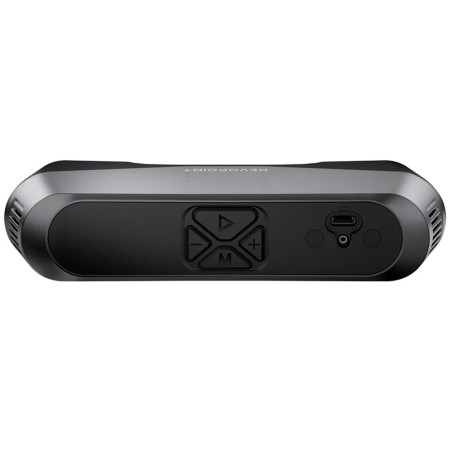

اسکنر سه بعدی Revopoint Pop 4

اسکنر سه‌بعدی Revopoint POP 4؛ ترکیب دقت مهندسی، سرعت بالا و فناوری AI

Revopoint POP 4 3D Scanner یک اسکنر سه‌بعدی چندمنظوره و پیشرفته برای دیجیتال‌سازی دقیق اجسام واقعی است که مجموعه‌ای از فناوری‌های لیزر آبی، نور ساختاری مادون قرمز، VCSEL و پردازش هوشمند مبتنی بر AI را در یک دستگاه سبک و قابل حمل ارائه می‌دهد. این اسکنر برای پروژه‌هایی طراحی شده است که در آنها سرعت برداشت اطلاعات، دقت هندسی، قابلیت اسکن سطوح پیچیده و امکان کار در محیط‌های مختلف اهمیت بالایی دارد.

POP 4 می‌تواند برای اسکن قطعات کوچک و متوسط، اجزای مکانیکی، نمونه‌های اولیه، محصولات صنعتی، آثار هنری، مجسمه‌ها، چهره و بدن انسان مورد استفاده قرار گیرد. وجود چندین روش اسکن باعث شده کاربر بتواند براساس جنس سطح، ابعاد جسم، میزان جزئیات و شرایط نور محیط، بهترین حالت اسکن را انتخاب کند.

سرعت اسکن لیزری تا 105 فریم بر ثانیه، دقت تک‌فریم تا 0.03 میلی‌متر، اسکن در روشنایی محیط تا 100,000 لوکس، قابلیت Real-Time AI Segmentation & Tracking و پشتیبانی از 3D Gaussian Splatting از مهم‌ترین ویژگی‌هایی هستند که Revopoint POP 4 را به ابزاری قدرتمند برای مهندسی معکوس، طراحی سه‌بعدی، چاپ سه‌بعدی و تولید محتوای دیجیتال تبدیل می‌کنند.

پنج روش اسکن در یک دستگاه

یکی از ویژگی‌های برجسته اسکنر سه‌بعدی Revopoint POP 4، معماری چندحالته آن است. این دستگاه پنج روش اصلی اسکن را در اختیار کاربر قرار می‌دهد تا برای هر پروژه بتوان مناسب‌ترین تکنولوژی را انتخاب کرد.

حالت High Speed برای برداشت سریع اطلاعات با 30 خط لیزر آبی متقاطع طراحی شده است. حالت Deep Holes با استفاده از یک خط لیزر آبی، امکان ثبت بهتر هندسه حفره‌ها و شیارها را فراهم می‌کند. برای اسکن بدون مارکر می‌توان از Infrared Structured Light استفاده کرد، در حالی که Full-Field HD و Hybrid HD برای برداشت سریع‌تر و پوشش سطح وسیع‌تر در نظر گرفته شده‌اند.

وجود این حالت‌ها باعث می‌شود POP 4 تنها یک اسکنر برای کاربرد خاص نباشد، بلکه بتواند در پروژه‌های مختلف مهندسی، طراحی، تولید، چاپ سه‌بعدی و اسکن انسان مورد استفاده قرار گیرد.

سرعت فوق‌العاده با 30 خط لیزر آبی

یکی از برجسته‌ترین قابلیت‌های اسکنر سه‌بعدی Revopoint POP 4، حالت High-Speed Multi-line Laser با استفاده از 30 خط لیزر آبی متقاطع (30 Blue Cross Laser Lines) است. این آرایش چندخطی به اسکنر اجازه می‌دهد بخش بزرگی از سطح جسم را در هر لحظه پوشش داده و حجم بالایی از اطلاعات هندسی را با سرعت بسیار زیاد ثبت کند. در این حالت، نرخ دریافت داده می‌تواند به 2,000,000 نقطه در ثانیه برسد؛ بنابراین حتی هنگام اسکن قطعات دارای انحنا، لبه‌ها و هندسه پیچیده نیز Point Cloud با سرعت بالایی تشکیل می‌شود.

سرعت اسکن Multi-line Laser در صورت استفاده از یک سیستم مجهز به GPU سازگار NVIDIA می‌تواند به حداکثر 105 فریم بر ثانیه (105 fps) برسد. این سرعت بالا در اسکن دستی اهمیت زیادی دارد، زیرا کاربر می‌تواند POP 4 را با حرکت طبیعی‌تر و پیوسته‌تری در اطراف جسم حرکت دهد و در زمان کوتاه‌تری زوایای مختلف قطعه را پوشش دهد. در سیستم‌هایی که پردازش از طریق CPU انجام می‌شود نیز سرعت اسکن لیزری می‌تواند تا 60fps برسد.

برای مثال، هنگام اسکن یک قطعه خودرو مانند قاب آینه، قطعات داشبورد، چراغ، اجزای داخلی یا یک قطعه مکانیکی نسبتاً بزرگ، استفاده از 30 خط لیزر متقاطع باعث می‌شود سطح وسیع‌تری در هر حرکت ثبت شود. در نتیجه کاربر برای تکمیل مدل سه‌بعدی به حرکت‌های رفت‌وبرگشتی کمتری نیاز خواهد داشت. این موضوع در پروژه‌های مهندسی معکوس، طراحی قطعات جایگزین و بازسازی مدل CAD می‌تواند زمان مرحله Data Acquisition را به میزان قابل توجهی کاهش دهد.

دقت اسکن تا 0.03 میلی‌متر

یکی از مهم‌ترین ویژگی‌های اسکنر سه‌بعدی Revopoint POP 4، توانایی ثبت جزئیات هندسی با دقت بسیار بالا است. این دستگاه در حالت Blue Line Laser می‌تواند به دقت تک‌فریم (Single-frame Accuracy) تا 0.03 میلی‌متر دست پیدا کند. چنین سطحی از دقت به POP 4 اجازه می‌دهد اختلاف‌های بسیار کوچک در شکل، انحنا، لبه‌ها و جزئیات سطح قطعات را ثبت کند؛ موضوعی که در کاربردهای حرفه‌ای مانند مهندسی معکوس، طراحی صنعتی، بازسازی CAD، توسعه محصول و ساخت قطعات سفارشی اهمیت زیادی دارد.

برای مثال، فرض کنید یک قطعه مکانیکی قدیمی یا قطعه یدکی خودرو در اختیار دارید که فایل CAD یا نقشه مهندسی آن موجود نیست. با استفاده از حالت Blue Laser در POP 4 می‌توان هندسه قطعه را با جزئیات بالا دیجیتال‌سازی کرد و سپس داده‌های اسکن‌شده را به‌عنوان پایه‌ای برای بازسازی مدل سه‌بعدی در نرم‌افزارهای CAD مورد استفاده قرار داد. این روش می‌تواند فرآیند اندازه‌گیری دستی هندسه‌های پیچیده، انحناها و جزئیاتی را که اندازه‌گیری آنها با ابزارهای معمول دشوار است، بسیار ساده‌تر کند.

دقت دستگاه بسته به فناوری و حالت اسکن انتخاب‌شده متفاوت است. در Full-Field Structured Light Mode دقت تک‌فریم تا 0.08 میلی‌متر می‌رسد، در حالی که حالت VCSEL Structured Light در فاصله کاری 300 تا 500 میلی‌متر دقتی تا 0.10 میلی‌متر و در فاصله 500 تا 800 میلی‌متر دقتی تا 0.20 میلی‌متر ارائه می‌دهد. بنابراین کاربر می‌تواند متناسب با پروژه بین حداکثر دقت، سرعت بیشتر یا پوشش سطح وسیع‌تر انتخاب کند؛ برای قطعات مهندسی کوچک‌تر از Blue Laser و برای اسکن سریع اجسام بزرگ‌تر یا بدن انسان از حالت‌های Full-Field و VCSEL بهره ببرد

دقت حجمی مناسب پروژه‌های مهندسی

دقت حجمی Revopoint POP 4 در حالت Multi-line Laser برابر است با:

0.03mm+0.05mm×L(m)

که در این فرمول L نشان‌دهنده طول جسم برحسب متر است.

Volumetric Accuracy به‌خصوص هنگام اسکن قطعات بزرگ‌تر اهمیت پیدا می‌کند، زیرا تنها دقت یک نقطه یا یک فریم مطرح نیست و حفظ تناسب ابعادی در سراسر مدل سه‌بعدی اهمیت دارد.

فاصله نقاط ادغام‌شده یا Fused Point Distance نیز می‌تواند تا 0.05 میلی‌متر باشد که امکان ایجاد مدل‌هایی با تراکم هندسی و جزئیات بالا را فراهم می‌کند.

اسکن سطوح تیره و براق با Blue Laser

سطوح مشکی، تیره و براق معمولاً چالش قابل توجهی برای بسیاری از اسکنرهای سه‌بعدی نوری ایجاد می‌کنند. استفاده از Blue Multi-line Laser در POP 4 باعث شده این دستگاه بتواند بسیاری از چنین سطوحی را بدون نیاز به استفاده از اسپری اسکن ثبت کند.

حذف یا کاهش نیاز به Scanning Spray می‌تواند فرآیند آماده‌سازی قطعه را سریع‌تر کند، به‌خصوص در پروژه‌های مهندسی معکوس که تعداد زیادی قطعه باید در طول روز اسکن شوند.

با این حال، برای سطوح کاملاً شفاف یا بسیار آینه‌ای همچنان استفاده از اسپری مخصوص اسکن توصیه می‌شود تا شرایط مناسب برای دریافت داده دقیق ایجاد شود.

حالت اختصاصی Deep Hole برای هندسه‌های دشوار

حفره‌ها، شیارهای باریک و فرورفتگی‌های عمیق از دشوارترین نواحی برای برداشت اطلاعات توسط سیستم‌های اسکن نوری هستند.

POP 4 برای این کاربرد به Single Blue Laser Line مجهز شده است. در حالت Deep Hole، یک خط لیزر می‌تواند روی بخش‌های عمیق و باریک قطعه متمرکز شود و امکان ثبت بهتر هندسه این نواحی را فراهم کند.

این قابلیت برای اسکن قطعات مکانیکی، قالب‌ها، تجهیزات صنعتی، اجزای خودرو و قطعات دارای کانال یا شیار داخلی بسیار کاربردی است.

Full-Field HD با ثبت 5 میلیون نقطه در ثانیه

برای پروژه‌هایی که برداشت سریع حجم بالایی از اطلاعات اهمیت بیشتری دارد، حالت Infrared Full-Field HD در دسترس است.

در این حالت، POP 4 می‌تواند تا 5 میلیون نقطه در ثانیه ثبت کند و سرعت اسکن Full-Field Structured Light به حداکثر 20fps می‌رسد.

Full-Field HD برای اسکن سریع اجسام دارای ویژگی‌های هندسی قابل تشخیص، چهره، بدن، مجسمه‌ها و نمونه‌های فیزیکی بسیار کاربردی است و در بسیاری از شرایط نیازی به استفاده از Marker ندارد.

Hybrid HD؛ تعادل میان سرعت و کیفیت

حالت Hybrid HD برای پروژه‌هایی طراحی شده که کاربر هم به سرعت مناسب و هم به Point Cloud باکیفیت نیاز دارد.

در این حالت قابلیت‌های Full-Field و VCSEL با یکدیگر ترکیب می‌شوند تا برداشت سطح با سرعت مناسب انجام شود و در عین حال کیفیت داده‌های هندسی برای مراحل بعدی حفظ شود.

این ویژگی برای مدل‌سازی سریع سطوح، نمونه‌برداری دیجیتال و پروژه‌هایی که نیاز به پوشش گسترده‌تر دارند، گزینه‌ای کاربردی محسوب می‌شود.

VCSEL برای اسکن سریع و بدون مارکر

POP 4 به فناوری Near-Infrared VCSEL Structured Light مجهز شده است که برای اسکن سریع اجسام بزرگ‌تر و همچنین اسکن انسان بسیار کاربردی است.

سرعت اسکن VCSEL می‌تواند به 30 فریم بر ثانیه برسد و فاصله کاری آن بین 300 تا 800 میلی‌متر است.

امکان قرار گرفتن در فاصله بیشتر از جسم، پوشش سطح وسیع‌تری در هر فریم ایجاد می‌کند و در نتیجه برای اسکن بدن، اشیای نسبتاً بزرگ، مجسمه‌ها و پروژه‌هایی که نیاز به حرکت سریع در اطراف سوژه دارند، مناسب است.

اسکن در محیط بیرونی و زیر نور شدید

یکی از قابلیت‌های مهم Revopoint POP 4، عملکرد آن در شرایط نوری دشوار است.

در حالت VCSEL امکان اسکن در محیط‌هایی با شدت روشنایی تا 100,000 lux وجود دارد. بنابراین POP 4 تنها محدود به محیط‌های داخلی و استودیوهای کنترل‌شده نیست و می‌توان از آن برای بسیاری از پروژه‌های Outdoor نیز استفاده کرد.

در حالت Multi-line Laser میزان روشنایی محیط به‌صورت استاندارد می‌تواند تا 50,000 lux باشد. با نصب Outdoor Blue Filter، امکان انجام اسکن لیزری در شرایط روشنایی تا 100,000 لوکس نیز فراهم می‌شود.

این ویژگی برای اسکن قطعات خودرو، تجهیزات نصب‌شده، مجسمه‌ها و اشیایی که امکان جابه‌جایی آنها به محیط داخلی وجود ندارد، اهمیت زیادی دارد.

محدوده کاری انعطاف‌پذیر از 200 تا 800 میلی‌متر

POP 4 براساس حالت انتخاب‌شده فاصله کاری متفاوتی ارائه می‌دهد:

در Multi-line Laser Mode فاصله مناسب اسکن بین 200 تا 400 میلی‌متر است. Full-Field HD و Hybrid HD در محدوده 250 تا 500 میلی‌متر کار می‌کنند و VCSEL امکان افزایش فاصله تا 800 میلی‌متر را فراهم می‌کند.

این محدوده وسیع به کاربر اجازه می‌دهد برای برداشت جزئیات به سطح نزدیک شود یا برای اسکن سریع‌تر نواحی بزرگ‌تر، فاصله دستگاه از جسم را افزایش دهد.

در فاصله 200 میلی‌متری، Single Capture Area برابر 131 × 134 میلی‌متر است. در حالت VCSEL و فاصله 800 میلی‌متری این محدوده به 505 × 538 میلی‌متر می‌رسد.

از قطعات 10 میلی‌متری تا اجسام 2 متری

دامنه ابعادی قابل اسکن POP 4 نیز انعطاف‌پذیری بالایی دارد. حداقل Scan Volume دستگاه 10 × 10 × 10 میلی‌متر است، در حالی که حداکثر حجم قابل اسکن تا 2 × 2 × 2 متر اعلام شده است.

این مشخصات امکان استفاده از POP 4 را برای طیف گسترده‌ای از اجسام فراهم می‌کند؛ از قطعات کوچک و نمونه‌های مهندسی گرفته تا اجسام متوسط، قطعات خودرو و بدن انسان.

هوش مصنوعی برای تشخیص و جداسازی سوژه

یکی از فناوری‌های نسل جدید POP 4، سیستم Real-Time AI Object Segmentation & Tracking است.

این سیستم از الگوریتم‌های هوشمند برای تشخیص سوژه و تفکیک بهتر آن از محیط اطراف استفاده می‌کند. در نتیجه داده‌های ناخواسته پس‌زمینه می‌توانند بهتر مدیریت شوند و فرآیند آماده‌سازی مدل برای مراحل بعدی ساده‌تر شود.

AI Segmentation همچنین می‌تواند میزان زمانی را که کاربر برای پاک‌سازی Point Cloud و حذف بخش‌های غیرضروری صرف می‌کند کاهش دهد.

برای Tracking نیز دستگاه از روش‌های Feature، Marker، Global Marker و Color پشتیبانی می‌کند.

فناوری 3D Gaussian Splatting برای مدل‌های واقع‌گرایانه

POP 4 تنها برای تولید مدل‌های Mesh سنتی طراحی نشده است. این دستگاه از فناوری پیشرفته 3D Gaussian Splatting یا 3DGS نیز پشتیبانی می‌کند.

Revopoint با استفاده از فناوری اختصاصی Physically-Scaled 3D Gaussian Splatting، داده‌های Point Cloud و اطلاعات RGB را با یکدیگر ترکیب کرده و امکان ایجاد مدل‌های Gaussian با ظاهر بسیار طبیعی و مقیاس فیزیکی واقعی را فراهم می‌کند.

3DGS می‌تواند در پروژه‌هایی مانند Digital Twin، واقعیت مجازی، واقعیت افزوده، نمایش سه‌بعدی محصولات، آرشیو دیجیتال، مستندسازی آثار تاریخی و تولید محتوای سه‌بعدی واقع‌گرایانه مورد استفاده قرار گیرد.

ثبت رنگ برای ساخت مدل‌های سه‌بعدی طبیعی‌تر

اسکنر سه‌بعدی Revopoint POP 4 علاوه بر ثبت دقیق هندسه و ابعاد جسم، از قابلیت Color Scanning نیز پشتیبانی می‌کند و به یک دوربین RGB با رزولوشن 1.3 مگاپیکسل مجهز شده است. این دوربین اطلاعات مربوط به رنگ و بافت ظاهری سطح را هم‌زمان با فرآیند اسکن دریافت می‌کند تا مدل نهایی تنها شامل شکل هندسی نباشد و بتواند نمایی طبیعی‌تر و نزدیک‌تر به جسم واقعی ارائه دهد. این قابلیت به‌خصوص در پروژه‌هایی که ظاهر، رنگ، طرح و جزئیات بصری سطح به اندازه ابعاد و هندسه اهمیت دارند، کاربرد زیادی دارد.

برای مثال، هنگام اسکن یک مجسمه رنگی، اثر هنری، قطعه تزئینی، محصول تجاری، شیء تاریخی یا نمونه اولیه محصول، ثبت صرف هندسه نمی‌تواند تمام ویژگی‌های جسم واقعی را منتقل کند. POP 4 با ترکیب اطلاعات سه‌بعدی سطح و داده‌های RGB می‌تواند Texture و رنگ‌های جسم را به مدل دیجیتال اضافه کند و نتیجه‌ای واقع‌گرایانه‌تر برای آرشیو دیجیتال، نمایش سه‌بعدی محصولات، طراحی بازی، واقعیت مجازی و افزوده، Digital Twin و تولید محتوای سه‌بعدی ایجاد نماید.

وجود دو White Flash LED نیز به ثبت بهتر اطلاعات رنگی کمک می‌کند و شرایط مناسب‌تری برای دوربین RGB فراهم می‌سازد. این موضوع به‌ویژه هنگام اسکن قسمت‌هایی از جسم که نور محیط روی آنها یکنواخت نیست اهمیت پیدا می‌کند. در پروژه‌هایی مانند دیجیتال‌سازی آثار فرهنگی و هنری یا ساخت مدل سه‌بعدی یک محصول برای نمایش آنلاین، ترکیب هندسه دقیق با اطلاعات رنگی می‌تواند مدل نهایی را بسیار قابل‌استفاده‌تر از یک Mesh ساده و بدون Texture کند.

قابلیت ثبت رنگ POP 4 در کنار فناوری 3D Gaussian Splatting (3DGS) اهمیت بیشتری پیدا می‌کند. دستگاه می‌تواند داده‌های Point Cloud و اطلاعات RGB را برای ایجاد مدل‌های سه‌بعدی با ظاهر طبیعی‌تر مورد استفاده قرار دهد. در نتیجه، POP 4 علاوه بر کاربردهای مهندسی مانند Reverse Engineering و Scan-to-CAD، برای پروژه‌هایی که هدف آنها بازسازی دیجیتال واقع‌گرایانه یک جسم یا محیط است نیز گزینه‌ای کاربردی محسوب می‌شود.

سیستم نورپردازی داخلی با 8 Fill Light

اسکنر سه‌بعدی Revopoint POP 4 به یک سیستم نورپردازی داخلی متشکل از 8 Fill Light مجهز شده است که شامل 4 چراغ Infrared LED و 4 چراغ Blue LED می‌شود. این مجموعه نورپردازی به اسکنر کمک می‌کند تا در حالت‌های مختلف، شرایط مناسب‌تری برای دریافت اطلاعات سطح ایجاد کرده و جزئیات هندسی جسم را با ثبات بیشتری ثبت کند. وجود منابع نور داخلی به‌خصوص زمانی اهمیت پیدا می‌کند که قطعه دارای فرورفتگی، لبه‌های پیچیده، اختلاف سطح یا بخش‌هایی با نور محیطی نامتوازن باشد.

چهار Infrared LED در کنار سیستم Near-Infrared Structured Light به عملکرد بهتر اسکن در حالت‌های مبتنی بر نور مادون قرمز کمک می‌کنند، در حالی که چهار Blue LED برای تأمین نور مورد نیاز سیستم‌های مرتبط با اسکن Blue Laser در نظر گرفته شده‌اند. برای مثال، هنگام اسکن یک قطعه مکانیکی دارای شیار، چرخ‌دنده، قاب پلاستیکی، قطعه خودرو یا نمونه اولیه صنعتی ممکن است برخی قسمت‌های سطح نسبت به سایر بخش‌ها نور کمتری دریافت کنند. سیستم Fill Light داخلی POP 4 به ایجاد شرایط نوری مناسب‌تر در این نواحی کمک کرده و فرآیند برداشت داده را پایدارتر می‌کند.

علاوه بر این 8 چراغ، POP 4 دارای 2 عدد White Flash LED نیز هست که در فرآیند ثبت اطلاعات رنگی توسط دوربین RGB با رزولوشن 1.3 مگاپیکسل کاربرد دارند. این ویژگی هنگام اسکن اشیایی که علاوه بر هندسه، ثبت ظاهر و رنگ آنها نیز اهمیت دارد—مانند مجسمه، آثار هنری، نمونه محصول، اشیای فرهنگی و مدل‌های رنگی—ارزش بیشتری پیدا می‌کند. ترکیب سیستم نورپردازی چندگانه با Blue Laser، Full-Field Infrared و VCSEL یکی از عواملی است که POP 4 را برای طیف گسترده‌ای از شرایط اسکن و محیط‌های کاری به یک اسکنر سه‌بعدی انعطاف‌پذیر تبدیل می‌کند.

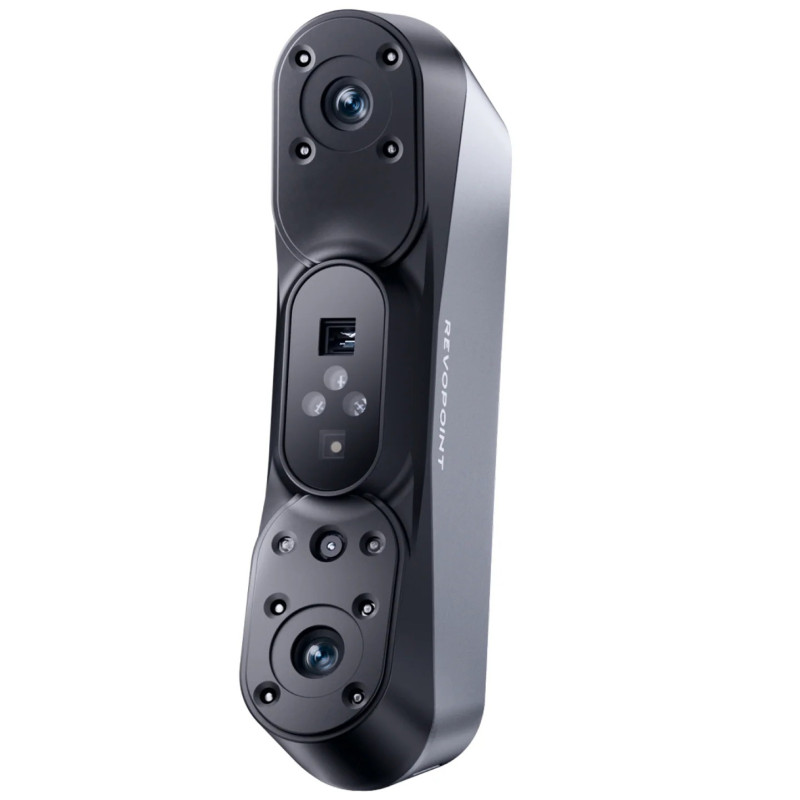

طراحی سبک برای اسکن دستی

وزن خود اسکنر تنها 286 گرم است و ابعادی برابر با 160 × 30 × 72 میلی‌متر دارد.

وزن پایین یکی از مزایای مهم برای پروژه‌های Handheld محسوب می‌شود. هنگام اسکن یک جسم پیچیده ممکن است کاربر مجبور باشد چندین مرتبه در اطراف آن حرکت کند و اسکنر را در زوایای مختلف نگه دارد. وزن 286 گرمی POP 4 باعث می‌شود کنترل دستگاه در چنین پروژه‌هایی راحت‌تر باشد.

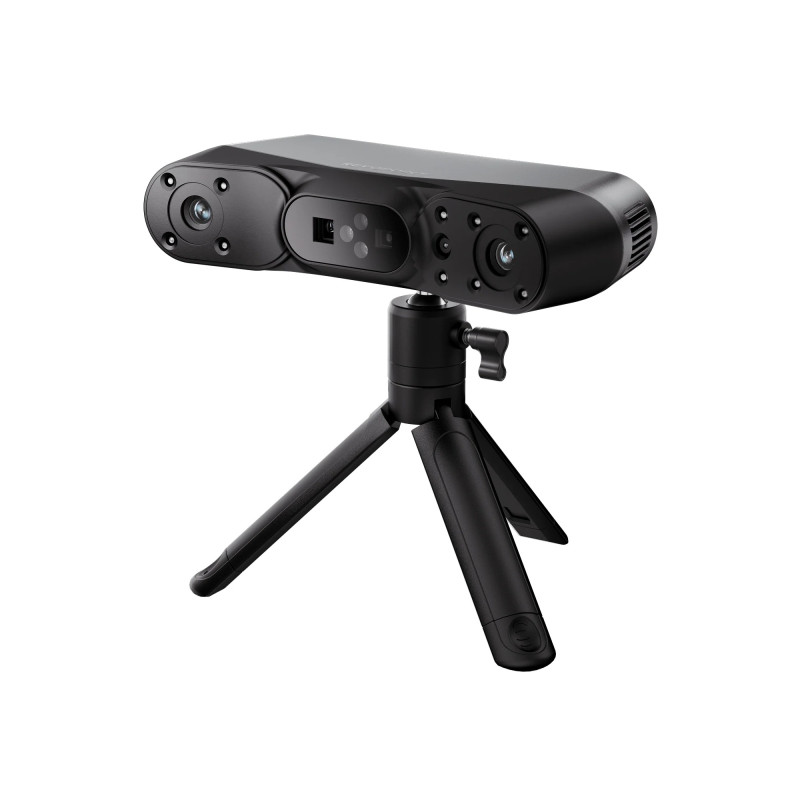

امکان استفاده به‌صورت دستی یا رومیزی

یکی از مزیت‌های مهم Revopoint POP 4، قابلیت استفاده در دو حالت Handheld و Desktop است که به کاربر اجازه می‌دهد روش اسکن را متناسب با اندازه، شکل و نوع قطعه انتخاب کند. در حالت دستی یا Handheld، اسکنر را می‌توان آزادانه در اطراف سوژه حرکت داد و از زوایای مختلف اطلاعات سه‌بعدی سطح را ثبت کرد. این روش برای اجسامی که امکان قرار دادن آنها روی صفحه گردان وجود ندارد، مانند قطعات خودرو، سپر، داشبورد، تجهیزات صنعتی، مجسمه‌ها، قطعات مکانیکی بزرگ یا حتی اسکن بدن انسان بسیار مناسب است. برای مثال، هنگام مهندسی معکوس یک قطعه نصب‌شده روی خودرو می‌توان POP 4 را در اطراف قطعه حرکت داد و بدون نیاز به باز کردن آن، هندسه مورد نیاز را از زوایای مختلف ثبت کرد.

در مقابل، حالت Desktop Scanning برای اجسام کوچک‌تر و پروژه‌هایی که نیاز به اسکن کنترل‌شده و پایدار دارند گزینه بسیار مناسبی است. در این روش می‌توان POP 4 را روی Tripod ثابت کرد و قطعه را روی Mini Turntable قرار داد تا جسم به‌آرامی در مقابل اسکنر بچرخد. به‌عنوان مثال، برای اسکن یک چرخ‌دنده، قطعه کوچک مهندسی، مجسمه رومیزی، نمونه اولیه محصول، قاب یا قطعه ساخته‌شده با پرینتر سه‌بعدی می‌توان اسکنر را ثابت نگه داشت و با چرخاندن قطعه، اطلاعات تمام زوایای آن را با حرکت کمتر و ثبات بیشتر ثبت کرد. این روش همچنین احتمال ایجاد لرزش یا تغییر ناخواسته فاصله اسکنر تا جسم را کاهش می‌دهد و برای تهیه مدل‌های سه‌بعدی دقیق و آماده‌سازی فایل جهت مهندسی معکوس، طراحی CAD یا چاپ سه‌بعدی کاربرد زیادی دارد. در نتیجه، امکان جابه‌جایی سریع میان حالت دستی و رومیزی باعث می‌شود POP 4 هم برای پروژه‌های ثابت در استودیو و کارگاه و هم برای اسکن‌های میدانی و اجسام غیرقابل جابه‌جایی، یک ابزار انعطاف‌پذیر باشد.

باتری 5500mAh برای پروژه‌های خارج از استودیو

Battery Grip ارائه‌شده در Premium Edition دارای ظرفیت 5500 میلی‌آمپرساعت است و می‌تواند در شرایط مصرف متوسط تا حدود 4 ساعت امکان استفاده از دستگاه را فراهم کند.

این ویژگی آزادی عمل بیشتری برای پروژه‌های میدانی ایجاد می‌کند و نیاز به اتصال مداوم به منبع برق را کاهش می‌دهد.

ترکیب Battery Grip، قابلیت اسکن Outdoor و اتصال بی‌سیم، POP 4 را برای کاربرانی که اسکن سه‌بعدی را در محل پروژه انجام می‌دهند به گزینه‌ای کاربردی تبدیل می‌کند.

Wi-Fi 6 و اتصال بی‌سیم به موبایل

POP 4 از Wi-Fi 6 پشتیبانی می‌کند تا انتقال داده و ارتباط بی‌سیم با دستگاه‌های سازگار سریع‌تر انجام شود. Bluetooth 4.1 نیز در مشخصات ارتباطی دستگاه قرار دارد.

برای اتصال سیمی، رابط USB Type-C to Type-C USB 3.0 در نظر گرفته شده است.

کاربر می‌تواند در حالت‌های سازگار از تلفن هوشمند Android یا iOS استفاده کند. قابلیت Revo Mirror نیز امکان نمایش Real-Time اسکن Blue Laser پردازش‌شده توسط کامپیوتر روی موبایل را فراهم می‌کند.

حالت Multi-line Laser برای استفاده مستقل با گوشی طراحی نشده و در این حالت پردازش توسط PC انجام می‌شود. اما Full-Field و VCSEL می‌توانند با گوشی‌های سازگار به‌صورت مستقل مورد استفاده قرار گیرند.

سازگاری با کامپیوترهای قدرتمند Windows و macOS

برای دستیابی به حداکثر عملکرد دستگاه، به‌خصوص هنگام استفاده از اسکن لیزری سریع، سخت‌افزار کامپیوتر اهمیت زیادی دارد.

حداقل سیستم Windows شامل پردازنده‌ای در سطح Intel Core i7 نسل سیزدهم یا AMD Ryzen 7 5800، حداقل 16GB RAM و NVIDIA GeForce RTX 3060 8GB است.

برای استفاده حرفه‌ای‌تر، Revopoint سیستمی با Intel Core i9 نسل دوازدهم یا بالاتر، حداقل 32GB RAM و NVIDIA RTX 4060 8GB یا بهتر را پیشنهاد می‌کند.

در macOS نیز حداقل سیستم مبتنی بر M1 Pro/Max/Ultra با 16GB RAM است و برای عملکرد بهتر، M3 Pro/Max/Ultra یا بالاتر با حداقل 24GB RAM پیشنهاد می‌شود.

فرمت‌های خروجی متنوع برای CAD و چاپ سه‌بعدی

داده‌های اسکن‌شده توسط POP 4 را می‌توان در فرمت‌های مختلف ذخیره کرد. فرمت‌های پشتیبانی‌شده عبارت‌اند از:

PLY، OBJ، STL، ASC، 3MF، GLTF، FBX و Splat

وجود STL، OBJ و 3MF امکان استفاده مستقیم‌تر از مدل‌های پردازش‌شده در بسیاری از نرم‌افزارهای چاپ سه‌بعدی و مدل‌سازی را فراهم می‌کند.

فرمت‌های PLY و ASC برای پردازش Point Cloud و FBX و GLTF برای برخی Workflowهای طراحی و Visualization کاربرد دارند. فرمت Splat نیز برای پروژه‌های مبتنی بر Gaussian Splatting در نظر گرفته شده است.

از اسکن سه‌بعدی تا CAD و بازرسی ابعادی

Revopoint یک اکوسیستم نرم‌افزاری یکپارچه برای تبدیل اطلاعات اسکن‌شده به داده‌های قابل استفاده در فرآیندهای مهندسی ایجاد کرده است.

ترکیب POP 4، Revo Design و Revo Measure امکان ایجاد Workflow از مرحله Scan تا CAD و Inspection را فراهم می‌کند.

کاربر می‌تواند ابتدا جسم واقعی را با POP 4 دیجیتال‌سازی کرده، سپس داده‌های حاصل را برای بازسازی و طراحی مهندسی پردازش کند و در مراحل بعدی برای اندازه‌گیری و بررسی ابعادی از ابزارهای مرتبط استفاده نماید.

این ساختار برای شرکت‌های طراحی محصول، کارگاه‌های مهندسی معکوس، مراکز تحقیق و توسعه و مجموعه‌های چاپ سه‌بعدی ارزش بالایی دارد.

Revopoint POP 4 برای مهندسی معکوس

یکی از مهم‌ترین کاربردهای POP 4، Reverse Engineering است. بسیاری از قطعات قدیمی یا سفارشی فایل CAD در دسترس ندارند. در چنین شرایطی می‌توان سطح قطعه را اسکن کرده و داده‌های سه‌بعدی آن را به‌عنوان پایه‌ای برای بازسازی مدل CAD مورد استفاده قرار داد.

دقت لیزری تا 0.03 میلی‌متر، فاصله نقاط تا 0.05 میلی‌متر و وجود حالت اختصاصی برای Deep Hole باعث شده POP 4 برای ثبت هندسه قطعات مکانیکی و صنعتی گزینه قابل توجهی باشد.

Revopoint POP 4 برای چاپ سه‌بعدی

کاربران پرینترهای سه‌بعدی نیز می‌توانند از POP 4 برای تبدیل اجسام فیزیکی به مدل دیجیتال استفاده کنند.

پس از اسکن و پردازش Mesh، مدل را می‌توان در فرمت‌هایی مانند STL، OBJ یا 3MF خروجی گرفت و پس از انجام اصلاحات مورد نیاز برای چاپ سه‌بعدی آماده کرد.

این فرآیند برای ساخت Replica، قطعات جایگزین، تجهیزات سفارشی، پروتوتایپ و بازطراحی محصولات بسیار کاربردی است.

اسکن چهره و بدن انسان

حالت‌های Full-Field و VCSEL برای اسکن سریع سطوح وسیع‌تر و اسکن بدون Marker طراحی شده‌اند و می‌توانند برای ثبت هندسه بدن و چهره مورد استفاده قرار گیرند.

این قابلیت در زمینه‌هایی مانند ساخت آواتار، طراحی پوشاک، هنر دیجیتال، تولید فیگور، طراحی ارگونومیک و تولید محتوای سه‌بعدی کاربرد دارد.

سرعت بالا در این نوع پروژه‌ها اهمیت زیادی دارد، زیرا سوژه انسانی کاملاً ثابت نیست و هرچه برداشت اطلاعات سریع‌تر انجام شود احتمال ایجاد خطا ناشی از حرکت کاهش پیدا می‌کند.

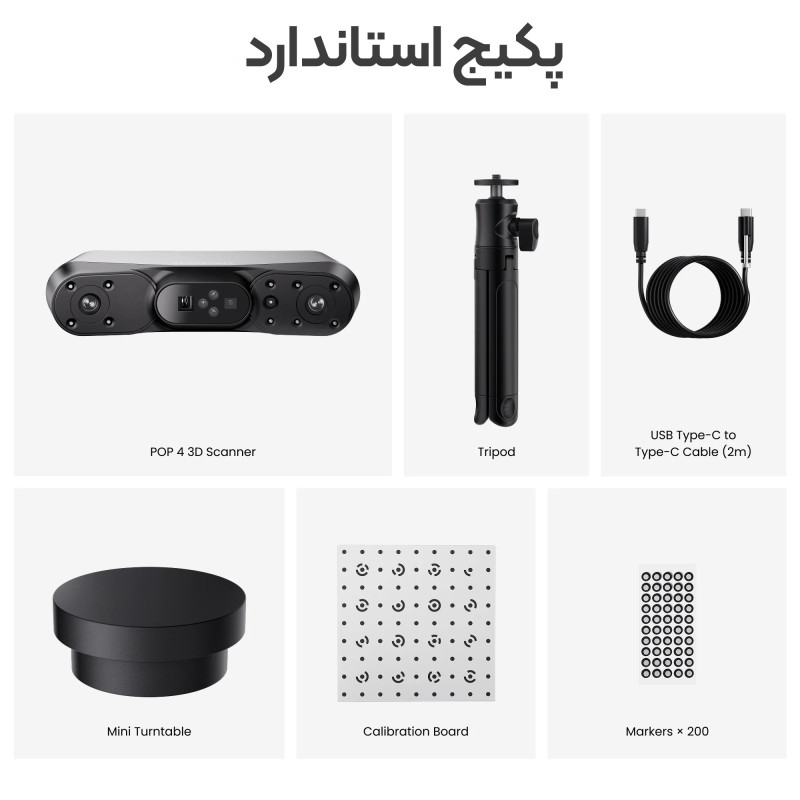

محتویات جعبه POP 4 Standard Edition

نسخه استاندارد Revopoint POP 4 شامل تجهیزات ضروری برای شروع کار است:

اسکنر سه‌بعدی POP 4
کابل USB Type-C به Type-C با طول 2 متر
Tripod
تعداد 200 عدد Marker
Mini Turntable
Calibration Board

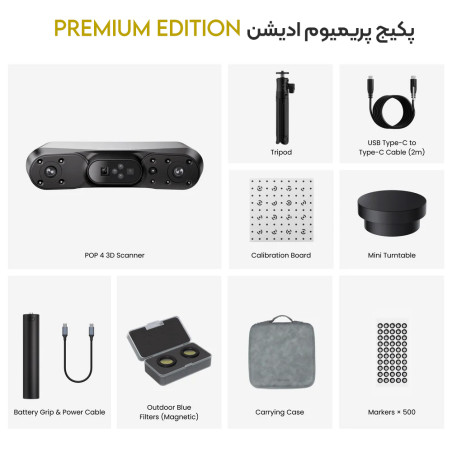

محتویات POP 4 Premium Edition
نسخه Premium برای کاربرانی که قصد استفاده حرفه‌ای‌تر و انجام پروژه‌های خارج از محیط ثابت را دارند، تجهیزات بیشتری ارائه می‌دهد.

علاوه بر محتویات نسخه Standard، این نسخه شامل:

Carrying Case
Battery Grip به همراه کابل
Outdoor Blue Filters مغناطیسی
تعداد 300 عدد Marker
است.

مزایای اصلی Revopoint POP 4

مجموعه ویژگی‌های POP 4 آن را به یک اسکنر سه‌بعدی انعطاف‌پذیر برای طیف وسیعی از کاربران تبدیل کرده است. از مهم‌ترین مزایای آن می‌توان به دقت لیزری تا 0.03 میلی‌متر، سرعت اسکن تا 105fps، استفاده از 30 خط لیزر آبی، حالت اختصاصی Deep Hole، اسکن بدون Marker، فناوری VCSEL، عملکرد Outdoor تا 100,000 lux، AI Segmentation، اسکن رنگی، 3D Gaussian Splatting و طراحی سبک 286 گرمی اشاره کرد.

این مجموعه قابلیت‌ها باعث می‌شود کاربر برای بسیاری از پروژه‌های متفاوت بتواند از یک اسکنر واحد استفاده کند و براساس شرایط پروژه، فناوری اسکن مناسب را انتخاب نماید.

جمع‌بندی؛ چرا Revopoint POP 4

Revopoint POP 4 یک اسکنر سه‌بعدی چندفناوری است که تلاش می‌کند فاصله میان اسکنرهای قابل حمل و تجهیزات حرفه‌ای مورد استفاده در پروژه‌های مهندسی را کاهش دهد.

استفاده از Blue Multi-line Laser، Single Blue Laser Line، Infrared Full-Field Structured Light و VCSEL Structured Light در کنار قابلیت‌های هوش مصنوعی، اسکن رنگی و Gaussian Splatting، دامنه کاربرد دستگاه را به شکل قابل توجهی افزایش داده است.

اگر به دنبال یک اسکنر سه‌بعدی دقیق برای مهندسی معکوس، چاپ سه‌بعدی، طراحی صنعتی، اسکن قطعات، دیجیتال‌سازی اشیاء، اسکن بدن یا ایجاد مدل‌های سه‌بعدی واقع‌گرایانه هستید، POP 4 مجموعه‌ای قدرتمند از امکانات را در بدنه‌ای تنها 286 گرمی ارائه می‌کند.

سرعت تا 105 فریم بر ثانیه، دقت لیزری تا 0.03 میلی‌متر و قابلیت اسکن در فضای باز تا 100,000 لوکس، این مدل را به گزینه‌ای مناسب برای کاربرانی تبدیل می‌کند که علاوه بر کیفیت داده، به سرعت و آزادی عمل در محیط‌های مختلف نیز اهمیت می‌دهند
