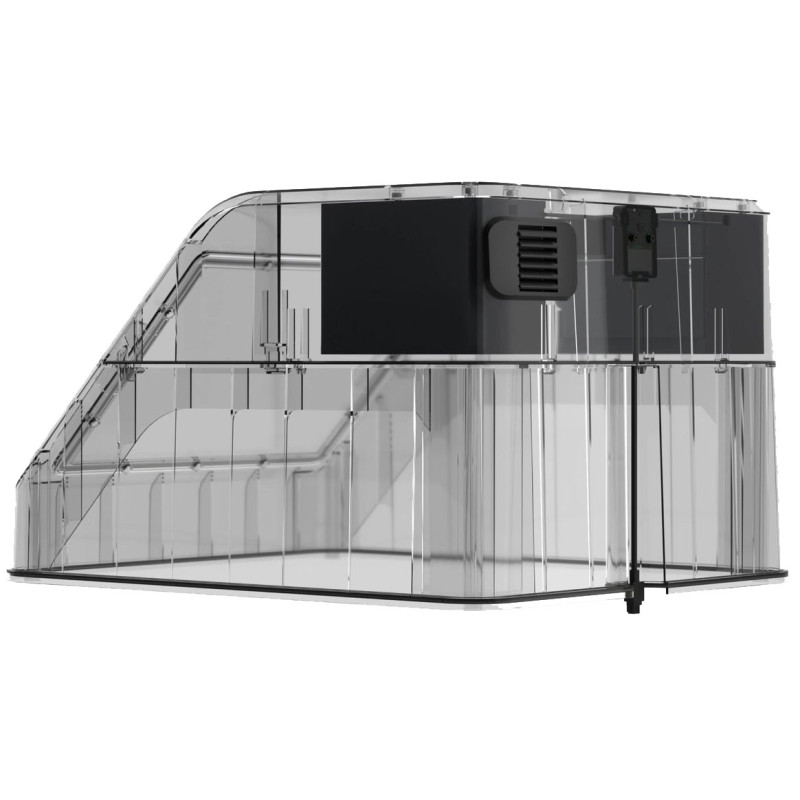

کاور پرینتر سه بعدی Snapmaker U1 Top Cover

Snapmaker U1 Top Cover؛ ارتقای حرفه‌ای برای چاپ با فیلامنت‌های مهندسی

Snapmaker U1 Top Cover یک محفظه اختصاصی برای پرینتر سه‌بعدی Snapmaker U1 است که با هدف کنترل بهتر دمای محیط چاپ، مدیریت جریان هوا، کاهش آلودگی‌های ناشی از فیلامنت و کاهش صدای دستگاه طراحی شده است. نصب این کاور، فضای کاری U1 را به یک محفظه بسته و کنترل‌شده تبدیل می‌کند و شرایط مناسب‌تری برای چاپ مواد معمولی و فیلامنت‌های مهندسی فراهم می‌سازد.

برخلاف یک کاور ساده که فقط فضای چاپ را می‌بندد، U1 Top Cover دارای سیستم مدیریت حرارتی متناسب با نوع متریال است. این سیستم می‌تواند گرمای تولیدشده توسط صفحه ساخت را در داخل محفظه حفظ کند یا در صورت نیاز، هوای گرم را به بیرون هدایت نماید. به همین دلیل امکان استفاده از موادی مانند PLA، PETG، TPU، PVA، PET، ABS، ASA، PA و PC فراهم می‌شود.

وجود سیستم تصفیه هوای سه‌مرحله‌ای، درب مغناطیسی قابل جداسازی و طراحی آکوستیک نیز باعث شده است این محصول برای استفاده در محیط‌های حرفه‌ای، آموزشی، اداری، استودیوها و کارگاه‌های چاپ سه‌بعدی گزینه‌ای کاربردی باشد.

مدیریت هوشمند دمای محفظه بر اساس نوع فیلامنت

فیلامنت‌های مختلف برای دستیابی به بهترین نتیجه به شرایط حرارتی متفاوتی نیاز دارند. برای مثال، ABS و ASA معمولاً در محیط گرم و پایدار عملکرد بهتری دارند، در حالی که افزایش بیش از حد دمای محفظه هنگام چاپ PLA می‌تواند روی خنک شدن لایه‌ها و کیفیت نهایی قطعه تأثیر منفی بگذارد.

Snapmaker برای حل این مسئله، Top Cover را به سیستم مدیریت جریان هوای داخلی و خارجی مجهز کرده است. در ترکیب با Snapmaker Orca، نوع فیلامنت می‌تواند با حالت گردش هوای مناسب هماهنگ شود.

هنگام استفاده از موادی که به حفظ حرارت نیاز دارند، Internal Circulation Mode فعال شده و جریان هوا در فضای داخلی محفظه گردش می‌کند. این فرآیند به حفظ گرمای تولیدشده توسط Heated Bed و ایجاد دمای یکنواخت‌تر کمک می‌کند.

برای مواد کم‌دما، سیستم می‌تواند از External Circulation Mode استفاده کند تا هوای گرم از محفظه خارج شده و دمای محیط چاپ کاهش پیدا کند.

نتیجه این طراحی، انعطاف‌پذیری بیشتر Snapmaker U1 هنگام تغییر بین مواد مختلف و کاهش نیاز به تنظیم دستی شرایط حرارتی محفظه است.

دمای محفظه تا 50 درجه سانتی‌گراد بدون هیتر مستقل

یکی از مهم‌ترین ویژگی‌های Snapmaker U1 Top Cover، امکان دستیابی به دمای داخلی تا حدود 50°C است. این محصول از سیستم گرمایش فعال مستقل استفاده نمی‌کند و مدیریت دمای آن از نوع Passive Chamber Temperature Management است.

در این روش، گرمای تولیدشده توسط صفحه ساخت گرم‌شونده در فضای بسته محفظه حفظ می‌شود. گردش داخلی هوا نیز به کاهش اتلاف حرارتی و توزیع بهتر گرما کمک می‌کند.

این ویژگی هنگام چاپ قطعات بزرگ با فیلامنت‌های مهندسی اهمیت بیشتری پیدا می‌کند. موادی مانند ABS، ASA، پلی‌آمید و پلی‌کربنات در صورت سرد شدن سریع می‌توانند دچار انقباض شوند. اختلاف دمای زیاد میان بخش‌های مختلف قطعه نیز احتمال بلند شدن گوشه‌ها، تاب‌برداشتن یا حتی ایجاد ترک بین لایه‌ها را افزایش می‌دهد.

ایجاد یک محیط گرم‌تر و پایدارتر باعث می‌شود فرآیند کاهش دمای قطعه تدریجی‌تر انجام شود. در نتیجه احتمال Warping کاهش یافته و شرایط مناسب‌تری برای اتصال منظم لایه‌ها فراهم می‌شود.

شرایط مناسب‌تر برای چاپ ABS و ASA

ABS و ASA از پرکاربردترین مواد برای تولید قطعات فنی، نمونه‌های کاربردی، تجهیزات کارگاهی و قطعاتی هستند که نسبت به PLA به مقاومت حرارتی یا مکانیکی بیشتری نیاز دارند.

با این حال، کنترل انقباض حرارتی یکی از چالش‌های اصلی چاپ این مواد است. باز بودن محیط پرینتر باعث می‌شود جریان هوای محیط و تغییرات دما مستقیماً روی قطعه اثر بگذارد.

U1 Top Cover با محصور کردن فضای ساخت، تأثیر جریان هوای خارجی را کاهش می‌دهد و از خروج سریع گرما جلوگیری می‌کند. بنابراین شرایط حرارتی اطراف قطعه پایدارتر باقی می‌ماند.

این موضوع خصوصاً هنگام چاپ مدل‌هایی با سطح مقطع بزرگ یا زمان چاپ طولانی اهمیت دارد؛ زیرا اختلاف دمای کمتر میان لایه‌های مختلف می‌تواند به حفظ هندسه قطعه و کاهش تغییر شکل کمک کند.

عملکرد بهتر هنگام استفاده از PA و PC

فیلامنت‌های PA یا Nylon و PC یا Polycarbonate به دلیل خواص مکانیکی مناسب در بسیاری از کاربردهای مهندسی مورد استفاده قرار می‌گیرند. با این حال، چاپ موفق این مواد معمولاً به کنترل دقیق‌تری بر شرایط محیطی نیاز دارد.

محفظه بسته Snapmaker U1 Top Cover کمک می‌کند گرمای تولیدشده در اطراف قطعه برای مدت بیشتری باقی بماند و تغییرات ناگهانی دما کاهش پیدا کند.

این ویژگی به‌خصوص برای تولید قطعات عملکردی، Jig & Fixture، نمونه‌های مهندسی، قطعات مکانیکی و پروژه‌هایی که نیاز به استفاده از ترموپلاستیک‌های پیشرفته دارند، مزیت قابل توجهی محسوب می‌شود.

خروج فعال گرما برای PLA، TPU و PVA

محفظه گرم برای تمام مواد مناسب نیست. فیلامنت‌هایی مانند PLA، TPU و PVA معمولاً به محیط خنک‌تری نیاز دارند و افزایش بیش از اندازه دمای اطراف قطعه می‌تواند فرآیند خنک شدن لایه‌ها را مختل کند.

برای جلوگیری از این مشکل، U1 Top Cover دارای حالت گردش هوای خارجی است.

در External Circulation Mode، فن خروجی هوای گرم را از داخل محفظه خارج می‌کند و هم‌زمان هوای محیط از قسمت پایین وارد فضای چاپ می‌شود. این فرآیند به دفع سریع‌تر حرارت انباشته‌شده کمک کرده و شرایط مناسب‌تری برای چاپ مواد کم‌دما ایجاد می‌کند.

خنک شدن صحیح لایه‌ها خصوصاً در مدل‌هایی دارای جزئیات ظریف، Bridge، Overhang و هندسه‌های پیچیده اهمیت دارد و می‌تواند روی کیفیت سطح و وضوح جزئیات تأثیر مستقیم داشته باشد.

سیستم تصفیه هوای سه‌مرحله‌ای

در زمان چاپ برخی فیلامنت‌های مهندسی ممکن است بو، ذرات بسیار ریز و ترکیبات آلی فرار تولید شوند. به همین دلیل Snapmaker در U1 Top Cover یک سیستم Three-Stage Air Filtration در نظر گرفته است.

مرحله اول شامل G3 Pre-Filter است که به‌عنوان فیلتر اولیه عمل کرده و ذرات بزرگ‌تر موجود در جریان هوا را جذب می‌کند.

در مرحله دوم، هوا از Coconut Shell Activated Carbon عبور می‌کند. کربن فعال پوسته نارگیل برای کاهش بو و جذب بخشی از ترکیبات آلی فرار یا VOC مورد استفاده قرار می‌گیرد.

مرحله سوم نیز شامل H12 HEPA Filter است که برای جذب ذرات بسیار ریز معلق در جریان هوا طراحی شده است.

ترکیب این سه مرحله باعث می‌شود هنگام استفاده از موادی مانند ABS، ASA، PC و PA، هوای داخل محفظه به‌صورت مستمر در سیستم گردش کرده و فیلتر شود.

تفاوت Internal و External Circulation

درک تفاوت میان دو حالت گردش هوا در Snapmaker U1 Top Cover اهمیت زیادی دارد.

در حالت Internal Circulation، هوا داخل محفظه باقی می‌ماند و از مجموعه فیلترها عبور می‌کند. هدف اصلی این حالت، حفظ دمای داخلی و هم‌زمان تصفیه هوای در گردش است.

اما در External Circulation، هوای گرم مستقیماً از فضای چاپ خارج می‌شود. این حالت برای کاهش دمای محفظه طراحی شده و جریان خروجی از سیستم فیلتراسیون داخلی عبور نمی‌کند.

بنابراین سیستم تصفیه سه‌مرحله‌ای Top Cover فقط هنگام فعال بودن گردش داخلی مورد استفاده قرار می‌گیرد.

قابلیت اتصال شلنگ تخلیه هوای خارجی

برای محیط‌هایی که خروج مستقیم هوای محفظه به فضای داخلی مطلوب نیست، Snapmaker امکان اتصال سیستم تخلیه خارجی را نیز در نظر گرفته است.

در نزدیکی فن خروجی، رابطی برای نصب Exhaust Hose Adapter وجود دارد. با استفاده از آداپتور مناسب می‌توان شلنگ خروجی را به محفظه متصل کرده و هوا را به خارج ساختمان یا یک سیستم تصفیه مستقل هدایت کرد.

این قابلیت برای کارگاه‌ها، آزمایشگاه‌ها، مراکز آموزشی و محیط‌های کاری بسته می‌تواند بسیار کاربردی باشد.

کاهش صدای Snapmaker U1

یکی دیگر از مزایای محصور شدن فضای چاپ، کاهش انتشار صدای دستگاه در محیط است. ساختار Top Cover بخشی از صدای ناشی از حرکت مکانیکی پرینتر، فن‌ها و فرآیند چاپ را در فضای داخلی مهار می‌کند.

طبق مشخصات اعلام‌شده، در حالت گردش داخلی، میانگین سطح صدای Snapmaker U1 می‌تواند به کمتر از 50 دسی‌بل برسد.

کاهش نویز برای چاپ‌های طولانی‌مدت اهمیت بیشتری دارد، خصوصاً زمانی که پرینتر در دفتر کار، استودیو، کلاس آموزشی یا فضای خانگی مورد استفاده قرار می‌گیرد.

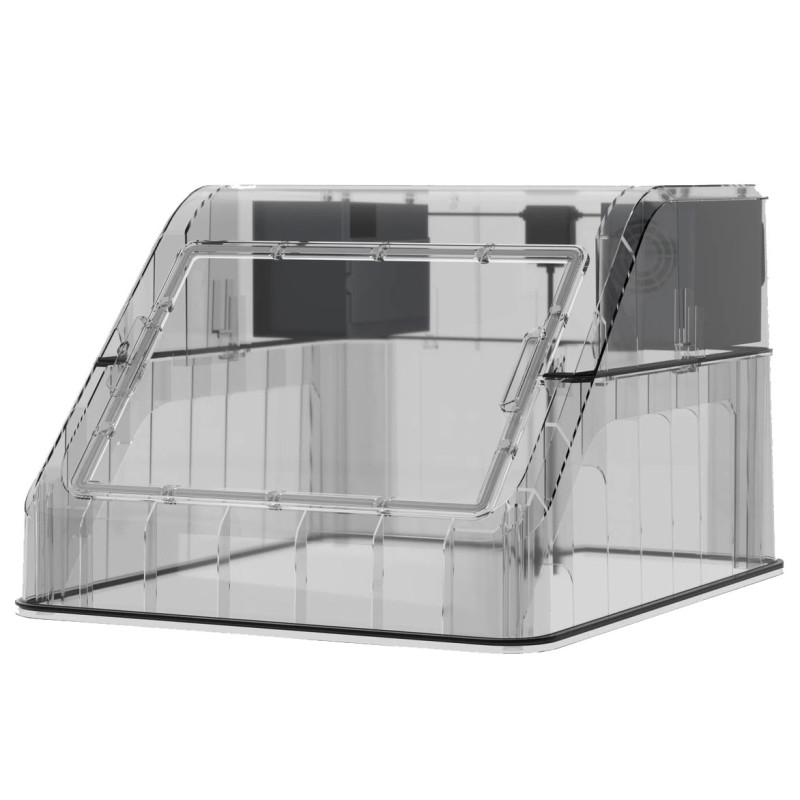

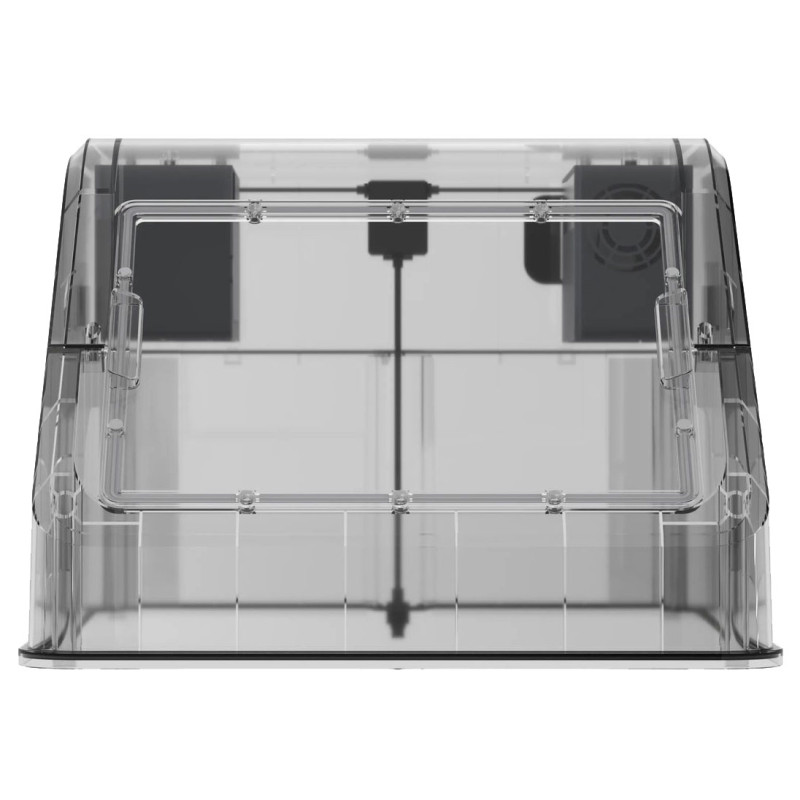

درب جلویی مغناطیسی و قابل جداسازی

استفاده از یک محفظه بسته نباید دسترسی روزمره به پرینتر را دشوار کند. به همین دلیل Snapmaker برای قسمت جلویی Top Cover از یک درب مغناطیسی قابل جداسازی استفاده کرده است.

درب در مدت کوتاهی باز یا کاملاً جدا می‌شود و کاربر می‌تواند بدون باز کردن مجموعه اصلی Top Cover به فضای چاپ دسترسی داشته باشد.

خارج کردن قطعه چاپ‌شده، تمیز کردن صفحه ساخت، بررسی Toolheadها و انجام سرویس‌های دوره‌ای با این طراحی ساده‌تر خواهد بود.

پشتیبانی از طیف گسترده فیلامنت‌ها

نصب Top Cover دامنه متریال قابل استفاده با Snapmaker U1 را افزایش می‌دهد. ترکیب مدیریت حرارتی و دو حالت گردش هوا امکان ایجاد شرایط متفاوت برای مواد مختلف را فراهم می‌کند.

Snapmaker U1 همراه با Top Cover از فیلامنت‌های PLA، PETG، TPU، PVA، PET، ABS، ASA، PA و PC پشتیبانی می‌کند.

این مجموعه شامل مواد متداول برای نمونه‌سازی سریع تا ترموپلاستیک‌های مهندسی مناسب تولید قطعات عملکردی است. در نتیجه کاربران می‌توانند یک سیستم واحد را برای پروژه‌های متنوع‌تری مورد استفاده قرار دهند.

ادامه فعالیت فیلتراسیون پس از پایان چاپ

یکی از نکات کاربردی سیستم تصفیه U1 Top Cover این است که عملیات فیلتراسیون بلافاصله پس از پایان Print Job متوقف نمی‌شود.

سیستم پس از تکمیل چاپ حدود 10 دقیقه به فعالیت خود ادامه داده و سپس به‌صورت خودکار خاموش می‌شود.

هنگام استفاده از مواد دارای انتشار بیشتر مانند ABS، ASA، PC و PA توصیه می‌شود درب محفظه در طول این مدت بسته باقی بماند تا هوای داخل فرصت بیشتری برای عبور از سیستم فیلتراسیون داشته باشد.

پس از پایان این چرخه می‌توان درب را باز کرده و قطعه را خارج کرد.

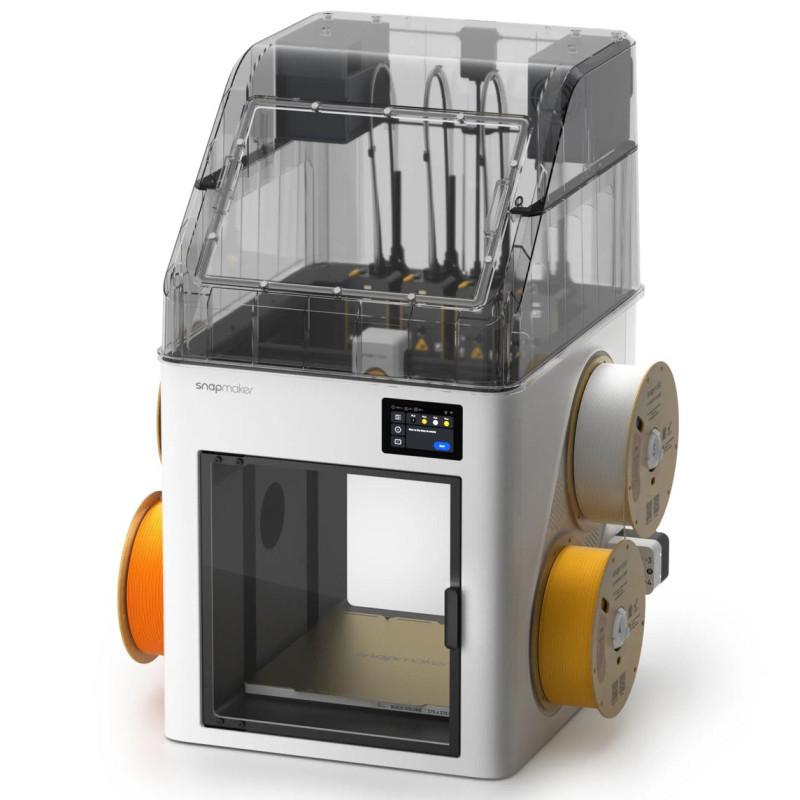

طراحی اختصاصی برای Snapmaker U1

ابعاد و ساختار Top Cover به‌طور اختصاصی برای Snapmaker U1 طراحی شده است. بنابراین اجزای مکانیکی، مسیرهای گردش هوا، محل قرارگیری فن، فیلترها و درب دسترسی با ساختار این پرینتر هماهنگ هستند.

جنس بدنه از PC انتخاب شده و ابعاد خود Top Cover برابر با 424 × 510 × 307 میلی‌متر است.

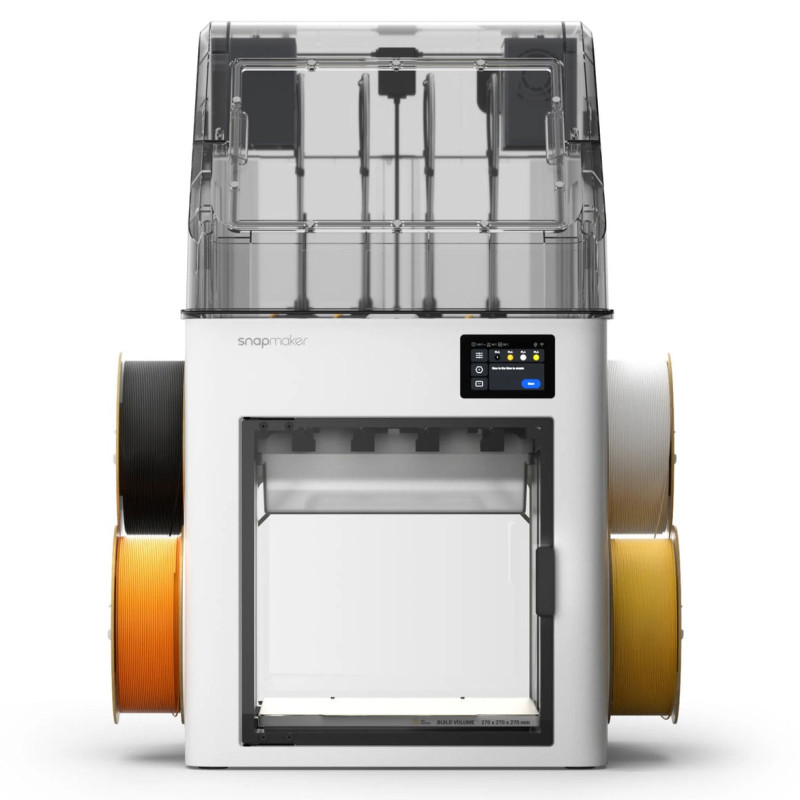

پس از نصب کاور، ابعاد کلی مجموعه Snapmaker U1 به 584 × 510 × 751 میلی‌متر می‌رسد. وزن Top Cover نیز حدود 3.6 کیلوگرم بوده و وزن مجموع پرینتر و کاور تقریباً 21.8 کیلوگرم است.

مشخصات فنی Snapmaker U1 Top Cover

سازگاری: Snapmaker U1
جنس بدنه: PC
ابعاد Top Cover: 424 × 510 × 307 میلی‌متر
ابعاد U1 با Top Cover: 584 × 510 × 751 میلی‌متر
وزن Top Cover: 3.6 کیلوگرم
وزن مجموعه U1 و Top Cover: 21.8 کیلوگرم
نوع مدیریت حرارتی: Passive Chamber Temperature Management
حداکثر دمای محفظه: تا 50°C
دمای محیط کاری: 0 تا 30°C
فیلتر اولیه: G3
فیلتر HEPA: H12
فیلتر کربن فعال: Coconut Shell Activated Carbon
فیلتراسیون VOC: پشتیبانی می‌شود
فیلتراسیون ذرات معلق: پشتیبانی می‌شود
مواد سازگار: PLA، PETG، TPU، PVA، PET، ABS، ASA، PA و PC

یک محفظه کامل‌تر برای Snapmaker U1

Snapmaker U1 Top Cover تنها برای پوشاندن قسمت بالایی پرینتر طراحی نشده است؛ بلکه مجموعه‌ای از قابلیت‌های مرتبط با کنترل محیط چاپ را به Snapmaker U1 اضافه می‌کند.

امکان حفظ دمای محفظه تا 50 درجه سانتی‌گراد، گردش هوای داخلی برای مواد مهندسی، تخلیه حرارت برای فیلامنت‌های کم‌دما، سیستم تصفیه سه‌مرحله‌ای، کاهش نویز و درب مغناطیسی باعث می‌شود U1 برای طیف وسیع‌تری از پروژه‌ها آماده باشد.

برای کاربرانی که علاوه بر PLA و PETG قصد استفاده جدی از موادی مانند ABS، ASA، Nylon و Polycarbonate را دارند، ایجاد یک محیط بسته و پایدار می‌تواند نقش مهمی در کاهش Warping و دستیابی به چاپ‌های قابل تکرارتر داشته باشد.

در مجموع، Snapmaker U1 Top Cover یک ارتقای کاربردی برای تبدیل Snapmaker U1 به یک سیستم چاپ سه‌بعدی کنترل‌شده‌تر، کم‌صداتر و انعطاف‌پذیرتر برای نمونه‌سازی، آموزش، طراحی صنعتی و ساخت قطعات مهندسی محسوب می‌شود.
